Cara Mengukur Komponen Elektro Kapasitor

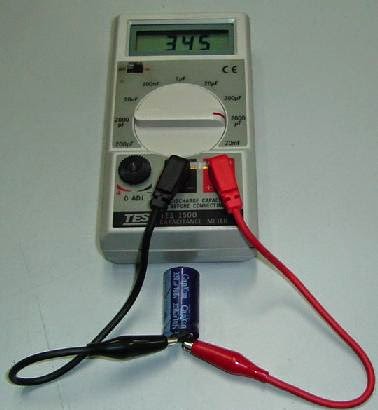

Warga Belajar--sekalian dalam keterampilan PKH elektronik kemarin sudah kita bahas perihal komponen-komponen dasar dalam elektronika, dan bagaimana service sederhana dari kerusakan alat-alat elektronik tersebut. Berikutnya kita akan coba lebih mendalami perihal bagaimana pengukuran komponen yang benar dengan memakai alat Kapasitor atau CAPACITANCE METER menyerupai berikut ini:
KAPASITOR
Kompenen kapasitor atau dengan Nama lainnya ialah kondensator. Adalah komponen yang terdiri dari 2 pelat logam yang dipisahkan dengan isolator. Isolator ini menunjukkan nama dari kapasitor tersebut. Ukuran kapasitor ialah Farad.
1 Farad (F) = 1.000.000 mikro Farad (F)
1 mikro Farad (F) = 1.000 nano Farad (nF)
1 nano Farad (nF) = 1.000 piko Farad (pF)
Sifat kapasitor ialah sanggup mendapatkan arus listrik dan menyimpannya dalam waktu yang relatif.
Adapun jenis – jenis kapasitor menurut isolatornya ialah sebagai berikut :
a. Kondensator Elektrolit / ELCO (kondensator yang mempunyai polaritas, kaki + dan kaki -)
b. Kondensator Keramik
c. Kondensator Mylar
d. Kondensator Mika
e. Kondensator Kertas
Penggunaan kapasitor dalam rangkaian :
• Sebagai perata arus
• Sebagai penyimpan arus listrik
Simbol Kondensator dalam Rangkaian ialah "C" dan simbol gambarnya ialah :
KAPASITOR
Kompenen kapasitor atau dengan Nama lainnya ialah kondensator. Adalah komponen yang terdiri dari 2 pelat logam yang dipisahkan dengan isolator. Isolator ini menunjukkan nama dari kapasitor tersebut. Ukuran kapasitor ialah Farad.
1 Farad (F) = 1.000.000 mikro Farad (F)
1 mikro Farad (F) = 1.000 nano Farad (nF)
1 nano Farad (nF) = 1.000 piko Farad (pF)
Sifat kapasitor ialah sanggup mendapatkan arus listrik dan menyimpannya dalam waktu yang relatif.
Adapun jenis – jenis kapasitor menurut isolatornya ialah sebagai berikut :
a. Kondensator Elektrolit / ELCO (kondensator yang mempunyai polaritas, kaki + dan kaki -)
b. Kondensator Keramik
c. Kondensator Mylar
d. Kondensator Mika
e. Kondensator Kertas
Penggunaan kapasitor dalam rangkaian :
• Sebagai perata arus
• Sebagai penyimpan arus listrik
Simbol Kondensator dalam Rangkaian ialah "C" dan simbol gambarnya ialah :
Cara Membaca Elco
Misalnya dibadan ELCO tertera goresan pena 10uF/16v berarti ELCO tersebut mempunyai ukuran 10 mikro farad dan tegangan kerjanya
maksimal 16v. Jika tegangan yang diberikan lebih besar dari tegangan kerja maka ELCO akan rusak. Sisi ELCO yang terdapat
tanda panah menunjukkan kaki disisi tersebut ialah kaki negatif.
Cara Membaca Kapasitor Keramik / Mika / Mylar
Misalnya di tubuh kapasitor tersebut tertera goresan pena 103 artinya :
• Angka I : melambangkan angka
• Angka II : melambangkan angka
• Angka III : melambangkan jumlah nol & ukurannya dalam piko Farad.
Jadi nilai kapasitor tersebut ialah 10.000 pF = 10 nF = 0,01uF.
Mengukur Elco Dengan Multitester
Sebenarnya cara yg aku sampaikan ini kurang pas untuk cek elco, dan cara yg sempurna mengukur elco ialah dengan CAPACITANCE
METER, dan beliau akan menunjukkan kapasitas yg bergotong-royong yg dimiliki elco itu. Tapi cara ini juga tidak mengecewakan cukup membantu,
berikut caranya :
1. Putar batas ukur pada Ohmmeter X1 / X10 untuk elco yang ukurannya besar dan X100 / X1K untuk elco yang ukurannya kecil.
2. Hubungkan probe ke masing-masing kaki ELCO (bolak balik sama saja)
3. Lihat penunjukan jarum pada papan skala.
Kesimpulan Hasil Pengukuran
• Jarum menunjuk angka & kembali ke daerah semula : elco baik
• Jarum menunjuk angka & tidak kembali ke daerah semula : elco bocor
• Jarum tidak bergerak sama sekali : elco putus
• Jarum menunjuk angka nol : elco short
Mengukur Kapasitor Non Polar Dengan Multitester
Sebenarnya cara ini juga kurang pas untuk cek kapasitor, dan cara yg sempurna mengukur elco ialah dengan CAPACITANCE METER,
dan beliau akan menunjukkan kapasitas yg bergotong-royong yg dimiliki elco itu. Tapi cara ini juga tidak mengecewakan cukup membantu, berikut
caranya :
1. Putar batas ukur pada Ohmmeter X1K / X10K
2. Hubungkan probe ke masing-masing kaki kapasitor (bolak balik sama saja)
3. Lihat penunjukan jarum pada papan skala.
Kesimpulan Hasil Pengukuran
• Jarum menunjuk angka lalu & ke daerah semula : kapasitor baik
• Jarum menunjuk angka tdk kembali ke daerah semula : kapasitor bocor
• Jarum tidak bergerak : kapasitor putus
• Jarum menunjuk angka nol : kapasitor short
Misalnya dibadan ELCO tertera goresan pena 10uF/16v berarti ELCO tersebut mempunyai ukuran 10 mikro farad dan tegangan kerjanya
maksimal 16v. Jika tegangan yang diberikan lebih besar dari tegangan kerja maka ELCO akan rusak. Sisi ELCO yang terdapat
tanda panah menunjukkan kaki disisi tersebut ialah kaki negatif.
Cara Membaca Kapasitor Keramik / Mika / Mylar
Misalnya di tubuh kapasitor tersebut tertera goresan pena 103 artinya :
• Angka I : melambangkan angka
• Angka II : melambangkan angka
• Angka III : melambangkan jumlah nol & ukurannya dalam piko Farad.
Jadi nilai kapasitor tersebut ialah 10.000 pF = 10 nF = 0,01uF.
Mengukur Elco Dengan Multitester
Sebenarnya cara yg aku sampaikan ini kurang pas untuk cek elco, dan cara yg sempurna mengukur elco ialah dengan CAPACITANCE
METER, dan beliau akan menunjukkan kapasitas yg bergotong-royong yg dimiliki elco itu. Tapi cara ini juga tidak mengecewakan cukup membantu,
berikut caranya :
1. Putar batas ukur pada Ohmmeter X1 / X10 untuk elco yang ukurannya besar dan X100 / X1K untuk elco yang ukurannya kecil.
2. Hubungkan probe ke masing-masing kaki ELCO (bolak balik sama saja)
3. Lihat penunjukan jarum pada papan skala.
Kesimpulan Hasil Pengukuran
• Jarum menunjuk angka & kembali ke daerah semula : elco baik
• Jarum menunjuk angka & tidak kembali ke daerah semula : elco bocor
• Jarum tidak bergerak sama sekali : elco putus
• Jarum menunjuk angka nol : elco short
Mengukur Kapasitor Non Polar Dengan Multitester
Sebenarnya cara ini juga kurang pas untuk cek kapasitor, dan cara yg sempurna mengukur elco ialah dengan CAPACITANCE METER,
dan beliau akan menunjukkan kapasitas yg bergotong-royong yg dimiliki elco itu. Tapi cara ini juga tidak mengecewakan cukup membantu, berikut
caranya :
1. Putar batas ukur pada Ohmmeter X1K / X10K
2. Hubungkan probe ke masing-masing kaki kapasitor (bolak balik sama saja)
3. Lihat penunjukan jarum pada papan skala.
Kesimpulan Hasil Pengukuran
• Jarum menunjuk angka lalu & ke daerah semula : kapasitor baik
• Jarum menunjuk angka tdk kembali ke daerah semula : kapasitor bocor
• Jarum tidak bergerak : kapasitor putus
• Jarum menunjuk angka nol : kapasitor short
Demikian cara mengukur komponen elektro kapasitor, supaya bermanfaat.
